歡迎訪問深圳市宏圖硅膠科技有限公司網站
| 硬度：15-40 | 硫化劑添加：2-3 |
| 外觀：半透明/乳白 | 密度：1.08-1.09g/cm3 |
| 線收縮率：0.3% | 常規包裝：25/200kg |
翻模硅膠簡介
翻模硅膠是一種雙組份液體硅橡膠，主要用于制作各種類型翻模模具原料使用。翻模硅膠可用于玩具，工藝品，建材裝飾品，蠟燭，雕像，玻璃工業品，模具制作行業等領域應用。根據采用翻模操作方式可以分為灌注和分片刷模。
翻模硅膠用途
翻模硅膠主要用于工藝禮品行業、玩具禮品行業、建筑裝潢裝飾行業、蠟燭工藝品行業、樹脂工藝品行業、佛雕工藝品行業、石膏水泥工藝品行業、人物復制、仿真動植物雕塑等多種行業的產品復制及模具制作。加成型翻模硅膠還可用于產品翻模及食品模具制作。
液體翻模硅膠特點
1.流動性好，操作簡單，產品復制效果好；
2.食品級翻模硅膠無毒無味，安全環保；
3.抗撕裂性能強，耐高低溫、耐酸堿、耐老化；
4.翻模次數多，硅膠模具使用壽命長久；
5.不粘模、易脫模、易排泡，做出來的產品不泛白；
6.縮水率低；
7.硅膠顏色/硬度/粘度/操作時間均可按需求調配。

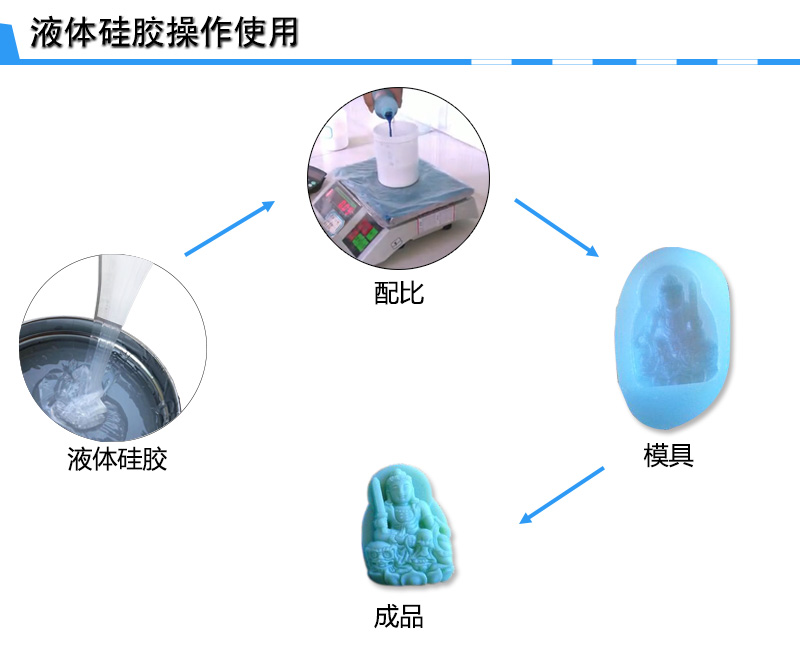

翻模硅膠操作
1.將液體硅膠與固化劑按重量比進行配比混合攪拌均勻（加成型配比1:1，縮合型配比100:2-2.5）；
2.將混合攪拌均勻后的硅膠放入抽真空機進行抽真空排氣泡處理，這樣做的好處就是讓做出來的產品光滑無氣泡。（沒有真空機的可以延長固化時間，讓氣泡自然排出，但效果不是很理想）；
3.在已經制作好的模種及模框上噴（涂）上一層脫模劑，將模種固定在中間，把排完氣泡的液體硅膠緩慢平穩的倒入模框內，直至硅膠完全覆蓋住模種，然后靜止等其完全固化；
4.等到液體硅膠完全固化后即可進行脫模，取出硅膠模具進行邊緣處理。
注：一般硅膠模具做好建議放置24小時后在進行投入使用，可延長硅膠模具的使用壽命，增加翻模次數。
翻模硅膠操作注意
1.硅膠與固化劑的配比一定要準確，防止因比例不對而導致硅膠出現不固化；
2.配置好的硅膠要在可操作時間內盡快使用完，避免造成浪費。
液態翻模模具硅膠參數
| 顏色 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化劑添加（%） | 2-3 | |||||
| 動力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸強度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂強（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸長率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作時間（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化時間（h） | 4-5 | 3-4 | 4-5 | |||
| 線收縮率（%） | 0.3 | |||||
| 常規包裝（kg） | 25/200 | |||||
注: 以上參數僅為常規參數，如有特殊需求請與我司聯系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。
